一、適用范圍：

NH型耐火特性燃燒試驗裝置適用于GB/T19216（11-31）-2003《在火焰條件下，電纜或光纜線路的完整性試驗》標準和GB/T19216-12-2008《在火焰條件下，電纜或光纜線路的完整性試驗  第12部分 試驗裝置 火焰溫度不低于830℃的供火并施加沖擊》標準，用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定。也適用于IEC60331—1999；2002標準。

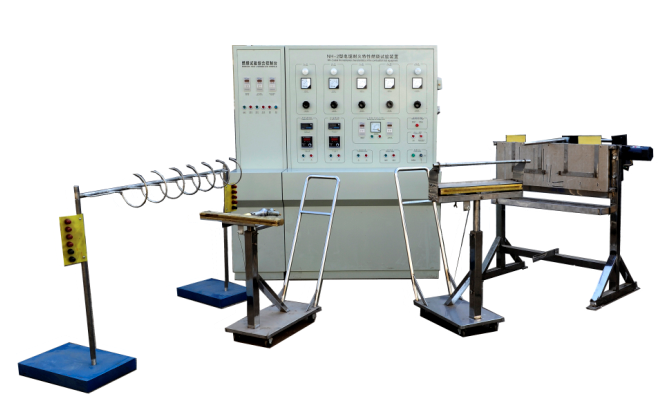

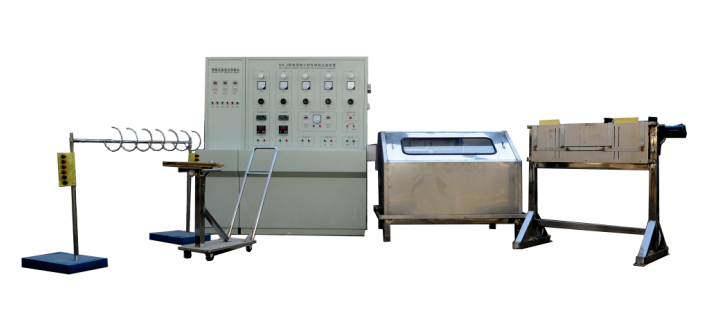

二、裝置的組成：NH型耐火特性燃燒試驗裝置由二大系統組成

2.1 燃燒系統：

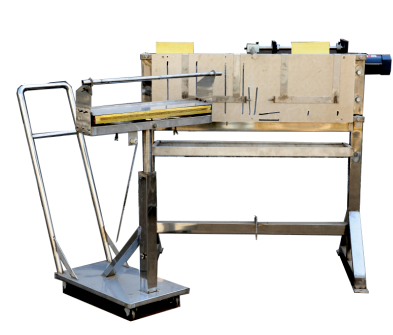

·一支500毫米的帶型噴燈（含文丘里混合器）及噴燈支持小車

·用于矯正火焰用的二支Ф1.5mm熱電偶及相應的便攜式測溫儀

·二個可換的電纜試樣燃燒支持架（用于不同直徑的電纜）

2.2 控制系統：

·氣源的控制與調節：壓縮空氣、丙烷氣體。

·試樣電壓與維持電流的控制與調節

·燃燒時間的控制

三、主要技術指標：

3.1 試樣施加電壓 300~1000伏可調

3.2 試樣短路或擊穿電流  2A

3.3 試樣維持電流  0—260MA   可調

3.4 三相變壓器：  380伏、9KVA、

3.5 帶型噴燈：  500mm(含文丘里混合器)

四、用戶型號的選擇

為滿足試驗要求和高低端用戶的需要，NH型耐火特性燃燒試驗裝置有二個型號，其區別在于空氣流量的控制和調節和丙烷氣體流量的控制和調節。

4.1 NH-1型耐火特性燃燒試驗裝置：

本型號采用普通玻璃轉子流量計，在0.1Mpa時，空氣流量的調節0-100L/min,丙烷氣體流量調節0-8L/min.價格較便宜。

其他指標滿足（三.主要技術指標）的內容。

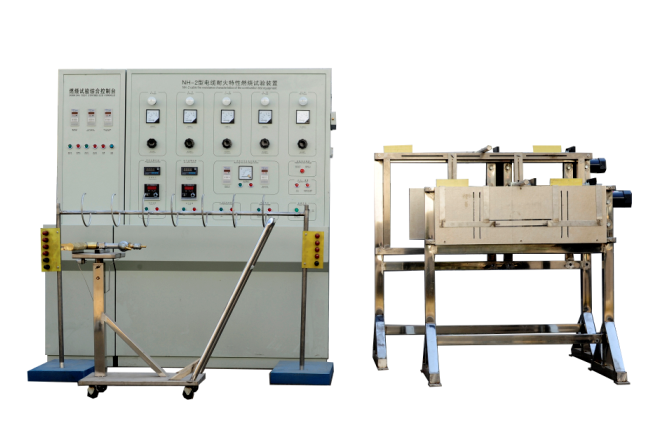

4.2 NH-2型耐火特性燃燒試驗裝置：

本型號采用質量流量計，采用數顯電子控制氣體的流量，流量準確，燃燒器燃燒的火焰平穩，在0.1Mpa時，空氣流量的調節0-200L/min,丙烷氣體流量調節0-20L/min.，高端用戶和需要有GB或IEC標準耐火特性燃燒試驗，同時有IEC耐火耐沖擊、BS耐火耐沖擊、BS帶水燃燒的用戶必須選用本試驗裝置，但價格較貴。

其他指標滿足（三.主要技術指標）的內容。

五、其他

5.1 用戶需自建標準規定的3X3X3M燃燒室及控制室，合同簽訂后，我們會現場勘察并提供平面布置圖、電源管線圖、氣源管線圖等。

5.2 一般的用戶都有成束燃燒的氣源系統，我們的報價不含空壓機。
